Hydraulické ovládání ventilu
| Název: | Hydraulické ovládání regulačního ventilu BR12a |
| Objednavatel: | POLNA Corp. s.r.o. |
| Finální zákazník: | Dalkia Česká republika, a.s. |
| Místo určení: | Důl Stonava |

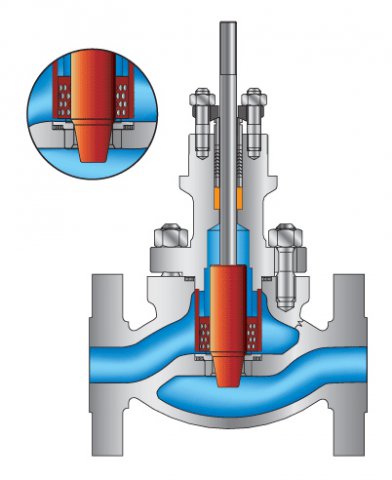

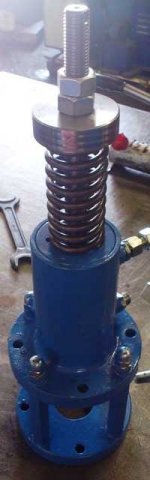

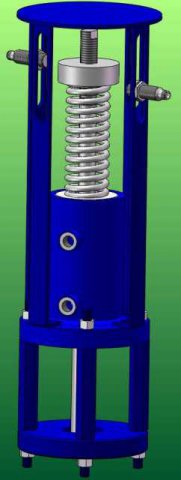

| Popis: | Hydraulický pohon je tvořen jednočinně zapojeným přímočarým hydromotorem s oboustrannou pístnicí a vratnou pružinou. Nastavení vratné síly je možno změnit pomocí předepnutí pružiny. Pohon je napojen na regulační ventil BR12a firmy POLNA (viz obr.) Ventil slouží k regulaci vodní páry v okruhy hydrauliky turbíny. Kuželka regulační armatury je zavírána tlakem hydrauliky. Velikost zdvihu kuželky je dána silovou rovnováhou mezi silou v hydraulickém válci na straně jedné a součtem sil od stlačení pružiny a síly, které působí na kuželku armatury od proudění média . |
| Tlak uzavírací: | pmin = 0,3 MPa |
| Tlak maximální: | pmin = 0,8 MPa |
| Průměr pístu: | D = 80 mm |
| Průměr pístnice: | d1 = 20 mm, d2 = 32 mm |
| Zdvih: | 20 mm |
